PolyWorks|Inspector™

La solution d'analyse dimensionnelle 3D et de contrôle de la qualité pour maîtriser vos procédés d'ingénierie et de fabrication de produits

PolyWorks|InspectorMC est une solution logicielle universelle d'analyse dimensionnelle 3D et de contrôle de la qualité pour maîtriser les dimensions d'outils et de pièces, diagnostiquer et prévenir les problèmes de fabrication et d'assemblage, guider l'assemblage par la mesure en temps réel et contrôler la qualité de produits assemblés par l'utilisation de dispositifs de métrologie portables et de MMT CNC.

Plate-forme logicielle universelle

Avec un seul logiciel, réduisez considérablement vos coûts opérationnels en augmentant la compétence des spécialistes de la mesure, en éliminant la métrologie en silo, en stimulant la mobilité des employés et en améliorant l'efficacité globale des équipes.


Assurez l'interface avec tous les dispositifs de mesure 3D grâce à un centre de numérisation universel


  • Utilisez tous les dispositifs de palpage portables grâce à des plug-ins de matériel directs

  • Assurez l'interface avec tous les dispositifs de scan de nuages de points grâce à des plug-ins de matériel directs ou l'importation de fichiers de mesure

  • Établissez la connexion aux grandes marques de MMT CNC grâce à des pilotes directs ou I++

  • Intégrez des mesures effectuées avec des instruments de mesure manuels ainsi que des vérifications visuelles


Effectuez toutes les tâches d'inspection à l'aide d'un processus universel de métrologie 3D


  • Suivez le même processus de planification pour la métrologie portable et sur MMT CNC

  • Utilisez la technologie Jouer l'inspection pour exécuter des séquences de mesure autogénérées ou définies par l'utilisateur

  • Exploitez le Réviseur de contrôles 3D et les rapports d'inspection dynamiques et actualisables pour instaurer un processus de création de rapports axé sur le contrôle des mesures


Déployez des projets d'inspection universels compatibles avec n'importe quel dispositif de mesure 3D


  • Préconfigurez le processus de mesure pour tous vos dispositifs de mesure avec des modèles de mesure d'items

  • Prédéfinissez plusieurs gabarits de mesure à l'intérieur d'un projet d'inspection

  • Adaptez automatiquement les objets et les séquences de mesure aux différents principes de mesure grâce aux outils de conversion

Boîte à outils complète d'analyse dimensionnelle et de contrôle de la qualité

Au coeur de PolyWorks|Inspector se trouve un puissant outil d'inspection avec traitement des données paramétriques, des algorithmes mathématiques certifiés par PTB, ainsi qu'un vaste éventail de capacités de rétroaction visuelle et audio. Cet outil permet aux utilisateurs d'extraire des informations utiles de leurs données 3D mesurées, d'automatiser le processus d'inspection lorsque plus d'un item est mesuré, et de structurer la présentation des résultats de mesure pour faciliter la collaboration numérique au sein de l'entreprise.



Boîte à outils complète d'analyse dimensionnelle et de contrôle de la qualité

Au coeur de PolyWorks|Inspector se trouve un puissant outil d'inspection avec traitement des données paramétriques, des algorithmes mathématiques certifiés par PTB, ainsi qu'un vaste éventail de capacités de rétroaction visuelle et audio. Cet outil permet aux utilisateurs d'extraire des informations utiles de leurs données 3D mesurées, d'automatiser le processus d'inspection lorsque plus d'un item est mesuré, et de structurer la présentation des résultats de mesure pour faciliter la collaboration numérique au sein de l'entreprise.

icon_inspector_4.svg




Best-fit de surfaces et de sections

Effectuez un best-fit des surfaces et des sections mesurées par rapport à leur définition nominale, en ayant la possibilité de contraindre en rotation, en translation ou à l'intérieur d'une zone de tolérance.


Best-fit de surfaces et de sections

Effectuez un best-fit des surfaces et des sections mesurées par rapport à leur définition nominale, en ayant la possibilité de contraindre en rotation, en translation ou à l'intérieur d'une zone de tolérance.


Best-fit d'objets de mesure

Construisez votre recalage à partir d'entités, de références partielles, de points de surfaces ou de points de bords, et utilisez des contraintes de poids ou d'axes pour optimiser les résultats.


Best-fit d'objets de mesure

Construisez votre recalage à partir d'entités, de références partielles, de points de surfaces ou de points de bords, et utilisez des contraintes de poids ou d'axes pour optimiser les résultats.


Gestion de multiples positions de dispositifs

Recalez votre dispositif de mesure 3D tout en compensant les changements de température, et utilisez la compensation en bloc pour maximiser la précision globale.


Gestion de multiples positions de dispositifs

Recalez votre dispositif de mesure 3D tout en compensant les changements de température, et utilisez la compensation en bloc pour maximiser la précision globale.

icon_inspector_8.svg



icon_inspector_9_2.svg


Traitement universel des données

Procédez à l'extraction des dimensions mesurées à partir de nuages de points, de modèles polygonaux ou de points palpés, et à l'extraction des dimensions nominales à partir d'un modèle CAO ou d'une pièce mesurée.

icon_inspector_12_1.svg


Smart GD&T

Profitez de fonctionnalités GD&T intelligentes basées sur les plus récentes normes ASME et ISO, avec des capacités avancées de cadre de référence d'entité, d'exigence de matière, de modificateur d'entité de référence et de zone de tolérance.

icon_inspector_9_2.svg


Traitement universel des données

Procédez à l'extraction des dimensions mesurées à partir de nuages de points, de modèles polygonaux ou de points palpés, et à l'extraction des dimensions nominales à partir d'un modèle CAO ou d'une pièce mesurée.

icon_inspector_12_1.svg


Smart GD&T

Profitez de fonctionnalités GD&T intelligentes basées sur les plus récentes normes ASME et ISO, avec des capacités avancées de cadre de référence d'entité, d'exigence de matière, de modificateur d'entité de référence et de zone de tolérance.

icon_inspector_10_2.svg


Analyse des écarts à l'aide de cartes de couleurs

Obtenez les écarts entre la valeur nominale et la valeur mesurée de surfaces, de frontières, de sections ou d'épaisseurs et analysez-les grâce à l'affichage d'une carte de couleurs.

icon_inspector_13_1.svg


Jauges de profil et de jeux et affleurements

Évaluez des dimensions avancées sur les congés, les lignes de style et les assemblages de pièces de métal en feuille, comme le rayon, l'angle, le pliage, la pointe, les jeux et les affleurements.

icon_inspector_10_2.svg


Analyse des écarts à l'aide de cartes de couleurs

Obtenez les écarts entre la valeur nominale et la valeur mesurée de surfaces, de frontières, de sections ou d'épaisseurs et analysez-les grâce à l'affichage d'une carte de couleurs.

icon_inspector_13_1.svg


Jauges de profil et de jeux et affleurements

Évaluez des dimensions avancées sur les congés, les lignes de style et les assemblages de pièces de métal en feuille, comme le rayon, l'angle, le pliage, la pointe, les jeux et les affleurements.

icon_inspector_11_1.svg


Dimensionnement à partir d'entités géométriques

Mesurez le diamètre, la position ou l'orientation d'une entité géométrique, ou les distances et les angles entre deux entités, en 2D ou en 3D, et configurez intuitivement l'affichage des dimensions.

icon_inspector_14_1.svg


Jauges d'ailettes

Procédez à l'extraction d'entités avancées sur des aubes de fan, de compresseur et de turbine pour contrôler et analyser des dimensions, comme les rayons, l'épaisseur, la longueur, la largeur, l'angle et la superficie.

icon_inspector_11_1.svg


Dimensionnement à partir d'entités géométriques

Mesurez le diamètre, la position ou l'orientation d'une entité géométrique, ou les distances et les angles entre deux entités, en 2D ou en 3D, et configurez intuitivement l'affichage des dimensions.

icon_inspector_14_1.svg


Jauges d'ailettes

Procédez à l'extraction d'entités avancées sur des aubes de fan, de compresseur et de turbine pour contrôler et analyser des dimensions, comme les rayons, l'épaisseur, la longueur, la largeur, l'angle et la superficie.

icon_inspector_15.svg



icon_inspector_16.svg


Gestion des données d'un lot d'items

Mesurez plusieurs items à l'aide de différents dispositifs de mesure 3D, et stockez-les dans un seul projet grâce à un format optimal qui minimise l'utilisation de l'espace disque.

icon_inspector_16.svg


Gestion des données d'un lot d'items

Mesurez plusieurs items à l'aide de différents dispositifs de mesure 3D, et stockez-les dans un seul projet grâce à un format optimal qui minimise l'utilisation de l'espace disque.

icon_inspector_17.svg


Outil jouer l'inspection

Utilisez les puissants outils « Jouer l'inspection » et « Éditeur de séquences » pour automatiser les procédés de mesure, en ordonnant et en déclenchant les opérations.

icon_inspector_17.svg


Outil jouer l'inspection

Utilisez les puissants outils « Jouer l'inspection » et « Éditeur de séquences » pour automatiser les procédés de mesure, en ordonnant et en déclenchant les opérations.

icon_inspector_18.svg


Création de macros

Ajoutez des macros à vos procédés de mesure pour appliquer des techniques spécifiques, fournir une rétroaction particulière ou interconnecter avec d'autres systèmes.

icon_inspector_18.svg


Création de macros

Ajoutez des macros à vos procédés de mesure pour appliquer des techniques spécifiques, fournir une rétroaction particulière ou interconnecter avec d'autres systèmes.

icon_inspector_19.svg



icon_inspector_20.svg


Vues de contrôles

Organisez les projets comprenant des centaines de contrôles GD&T et dimensionnels en les divisant en petits groupes de contrôles logiques, avec des contrôles individuels reliés à des recalages et à des systèmes de coordonnées particuliers.

icon_inspector_20.svg


Vues de contrôles

Organisez les projets comprenant des centaines de contrôles GD&T et dimensionnels en les divisant en petits groupes de contrôles logiques, avec des contrôles individuels reliés à des recalages et à des systèmes de coordonnées particuliers.

icon_inspector_21_0.svg


Contrôle des échantillons initiaux

Accédez à une liste globale de contrôles triés par caractéristiques et affichez les résultats déterminants en 3D avec le point de vue privilégié, pour une analyse dimensionnelle et une création de rapport simplifiées.

icon_inspector_21_0.svg


Contrôle des échantillons initiaux

Accédez à une liste globale de contrôles triés par caractéristiques et affichez les résultats déterminants en 3D avec le point de vue privilégié, pour une analyse dimensionnelle et une création de rapport simplifiées.

icon_inspector_22_0.svg


Maîtrise statistique des procédés (MSP)

Évaluez la répétabilité et la prévisibilité de vos procédés de fabrication grâce à des statistiques d'un lot d'items automatiquement calculées pour les dimensions d'objets et les écarts de surfaces.

icon_inspector_22_0.svg


Maîtrise statistique des procédés (MSP)

Évaluez la répétabilité et la prévisibilité de vos procédés de fabrication grâce à des statistiques d'un lot d'items automatiquement calculées pour les dimensions d'objets et les écarts de surfaces.


Plate-forme de métrologie portable de premier plan

Réputé pour la puissance et la stabilité de ses interfaces matérielles directes, PolyWorks|Inspector offre un vaste ensemble de technologies de guidage qu'utilisent les plus grands fabricants d'équipement internationaux pour implanter des procédés de mesure efficaces, précis et répétables pour leurs dispositifs de métrologie portable.

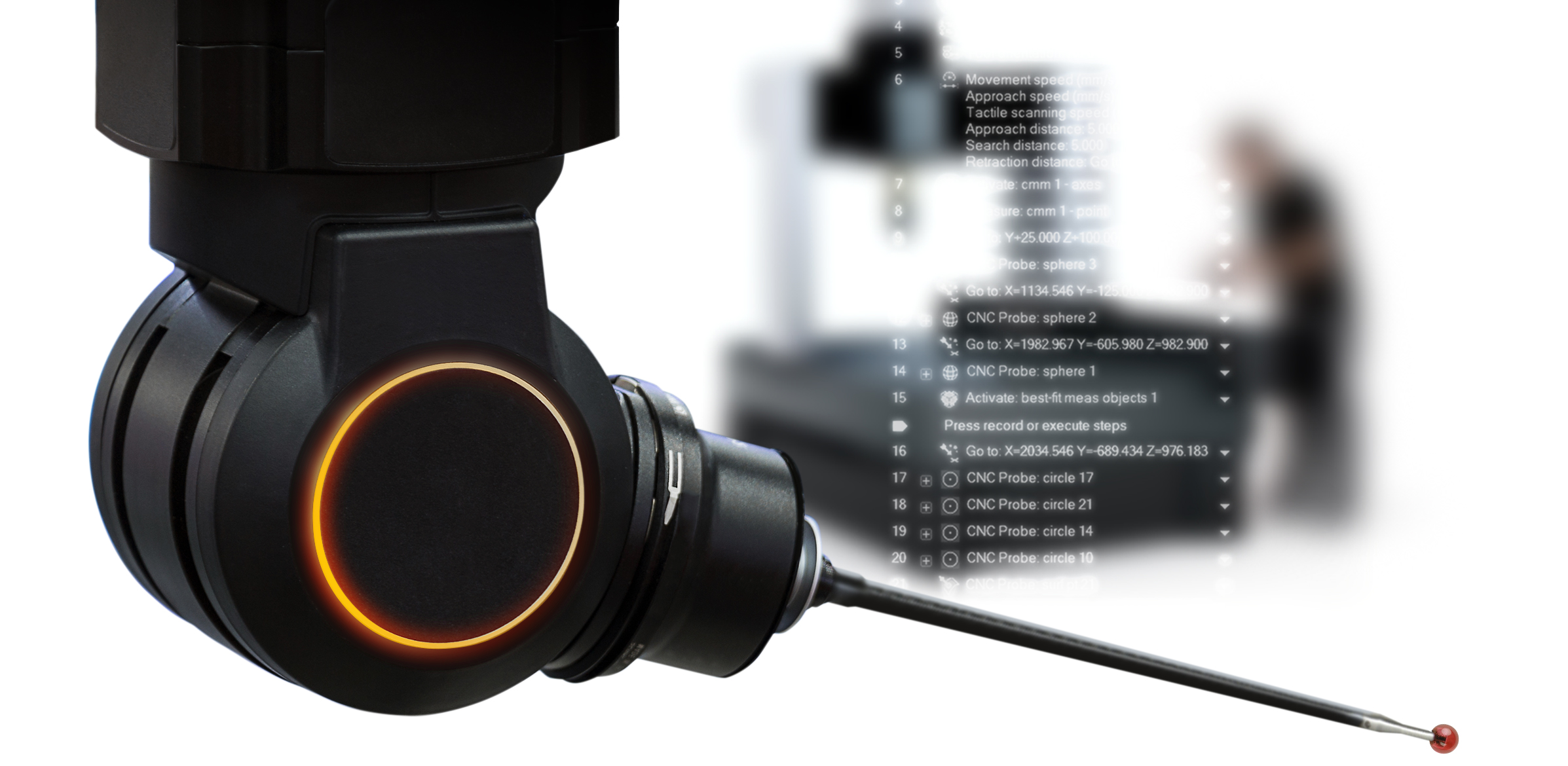

Solution de MMT CNC à haute productivité

PolyWorks|Inspector a réinventé la façon dont les projets d'inspection sont conçus et exécutés sur les MMT CNC, dans un mode opérationnel flexible, convivial et efficace, similaire à celui que nous offrons pour les dispositifs de métrologie portable.
