PolyWorks|Inspector™

La soluzione di analisi dimensionale e controllo qualità 3D per tenere sotto controllo i processi di ingegneria e produzione del prodotto.
Inspector Main Visual Car

PolyWorks|Inspector è un software universale per l'analisi dimensionale 3D e il controllo qualità che consente di:

● Tenere sotto controllo le dimensioni esatte di strumenti e parti

● Anticipare i problemi di produzione e assemblaggio

●  Guidare le operazioni di assemblaggio in tempo reale

● Controllare la qualità servendosi di dispositivi metrologici portatili o CNC CMM.



La piattaforma
software universale





Con un solo software da padroneggiare, riuscirai a ridurre in modo significativo i costi operativi unificando tutte le tue operazioni di metrologia. Migliorerai inoltre le competenze dei tuoi specialisti della misura e l'efficienza complessiva dei tuoi team.

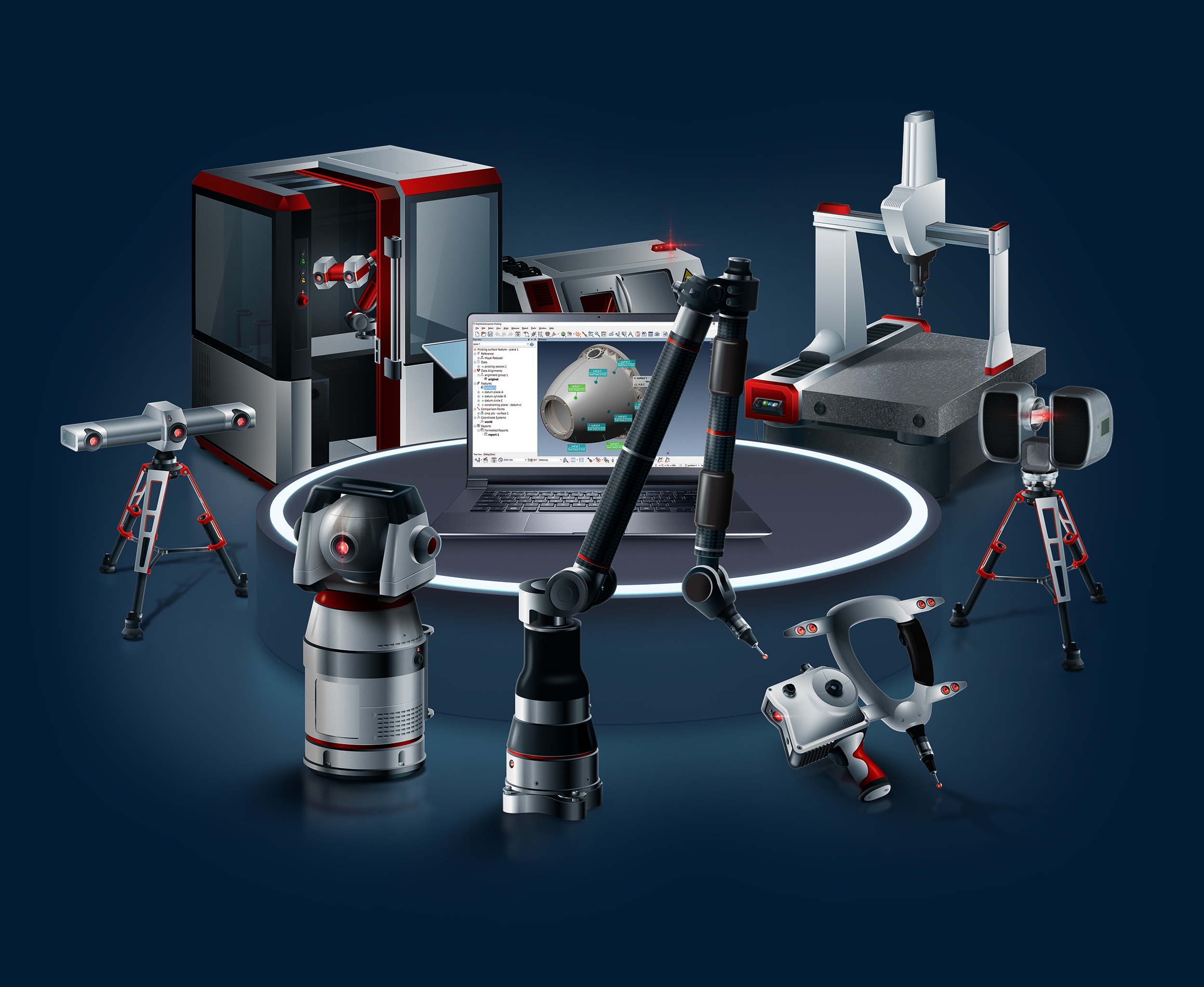

Connettiti a tutti i dispositivi di misura 3D

Crea il tuo hub di digitalizzazione 3D universale con i plug-in e i driver PolyWorks|Inspector e lavora senza vincoli di nessun tipo con tutti i dispositivi presenti sul mercato:



  • Dispositivi di tastatura portatile e di scansioni di nuvole di punti tramite plug-in diretti o tramite l’importazione dei file delle misure
  • Macchine di misura tridimensionali (CNC CMM) tramite driver diretti o I++
  • Misure effettuate con strumenti di misura manuali e ispezioni visive



Raggruppa e condividi tutti i tuoi dati di misura

Tutti i tuoi dati, controlli e misure vengono raggruppati in un data center universale:



  • Crea automaticamente dei progetti di ispezione partendo dai risultati di misura di software di terze parti e poi condividili in tutta l'azienda con PolyWorks|DataLoop™
  • Importa tutti i tipi di controlli GD&T (Geometric Dimensioning and Tolerancing / Dimensionamento e tolleranza geometrica) da file CAD e QIF MBD nativi per garantire l'interoperabilità digitale con i processi di definizione del prodotto
  • Esegui una misura di controllo dimensionale di un oggetto scansionato o tastato con un dispositivo più preciso e inserisci il nuovo valore nei tuoi report



Flusso di lavoro universale per la metrologia 3D: esegui le ispezioni con o senza dati CAD



  • Un processo di pianificazione unico per la metrologia portatile e le macchine CNC CMM
  • Una funzionalità “Esegui l'ispezione” per eseguire sequenze di misura generate automaticamente oppure, in alternativa, definite dall’utente
  • Creazione di report di ispezione aggiornabili e viste di controlli in 3D che mirano a semplificare la fase di revisione e analisi dei risultati delle misure



Implementa dei progetti di ispezione compatibili con tutti i dispositivi di misura 3D



  • Pre-configura il processo di misura per tutti i tuoi dispositivi di misura con i modelli di ispezione di pezzi
  • Definisci in anticipo diversi modelli di ispezione per un singolo progetto di ispezione
  • Adatta automaticamente gli oggetti e le sequenze di misura a diversi principi di misura servendoti degli strumenti di conversione forniti in dotazione



Analisi dimensionale e controllo di qualità: un toolbox completo

Il cuore di PolyWorks|Inspector è un potente motore di ispezione con elaborazione parametrica dei dati, algoritmi matematici certificati da PTB, oltre a un'ampia gamma di funzionalità di retro-azione visiva e audio.

Questo motore estrae informazioni dai dati di misura 3D e automatizza l'ispezione quando vengono misurati più oggetti. PolyWorks|Inspector può essere utilizzato anche per strutturare la presentazione dei risultati e facilitare la collaborazione digitale all'interno delle aziende.

Analisi dimensionale completa e pacchetto di strumenti di controllo qualità

Il fulcro di PolyWorks|Inspector è un potente motore di ispezione con gestione dei dati parametrici, algoritmi matematici certificati e ampie capacità di feedback visivo e audio. Consente di estrarre informazioni importanti dai dati 3D misurati, automatizzare il processo di ispezione quando viene misurato più di un pezzo e strutturare la presentazione dei risultati di misura per facilitare la collaborazione digitale a livello aziendale.


icon_inspector_4.svg




Best-fit di superfici e sezioni

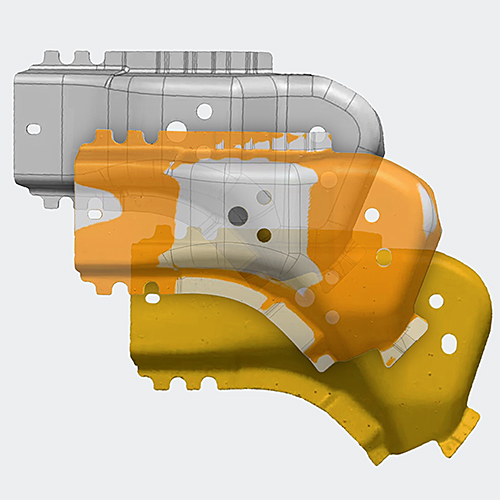

Esegui un best-fit delle superfici e delle sezioni misurate rispetto alla loro definizione nominale. Potrai inoltre applicare dei vincoli di rotazione, traslazione o all'interno di una zona di tolleranza.




Best-fit di oggetti di misura

Costruisci il tuo allineamento partendo da entità, bersagli di riferimento, punti di superficie o di bordo. Utilizza i vincoli di peso o assiali per l’ottimizzazione dei tuoi risultati.




Gestione di più posizioni per i dispositivi di misura 3D

Allinea il tuo dispositivo di misura 3D prendendo in considerazione le variazioni di temperatura e utilizza il bundle adjustment per raggiungere un livello di precisione superiore.

icon_inspector_8.svg


Elaborazione universale dei dati di misura

Puoi estrarre delle dimensioni:

  • Misurate, partendo da nuvole di punti, modelli poligonali o punti tastati,
  • Nominali, partendo da un modello CAD o da un pezzo già misurato.


Dimensionamento partendo da entità

Misura il diametro, la posizione o l'orientamento di un'entità, oppure anche le distanze e gli angoli tra due entità, in 2D o 3D. Configura in modo intuitivo la visualizzazione delle dimensioni.


Smart GD&T

Sfrutta le funzionalità Smart GD&T, basate sui più recenti standard ASME e ISO, con funzionalità avanzate di DRF, condizioni di materiale, modificatore di entità di riferimento e zona di tolleranza.


Calibri di profilo e Flush & Gap

Ispeziona le tue parti e gli assemblaggi di componenti in lamiera utilizzando calibri virtuali adattati alle tue esigenze. Misura i raggi di raccordo e di arrotondamento, l'angolo di curvatura, il profilo della linea di stile, nonché lo spazio tra i tagli, flush e gap.


Calibri di profilo alare

Controlla le pale e le palette delle tue turbine utilizzando i calibri di profilo virtuali. Misura e analizza le dimensioni: raggi, spessore, lunghezza, larghezza, angolo e area.

icon_inspector_15_0.svg




Gestisci i tuoi dati multi-pezzo

Misura più pezzi utilizzando diversi dispositivi di misura 3D e memorizza tutti i dati in un progetto di ispezione unificato che riduce al minimo l'utilizzo dello spazio su disco.




Semplifica le tue ispezioni multi-pezzo

Automatizza i processi di misura con le funzioni "Esegui l'ispezione" e "Editor di sequenze", che consentono di attivare le operazioni di misura nell'ordine desiderato.




Creazione di script macro

Aggiungi script macro ai tuoi processi di misura per applicare le tue tecniche di misurazione, fornire informazioni specifiche o collegarti ad altri sistemi.

icon_inspector_19_0.svg


Viste di controlli

Semplifica i progetti che prevedono centinaia di controlli dimensionali e GD&T, suddividendoli in gruppi più piccoli di controlli logici. Ogni controllo può essere collegato a un allineamento e a uno specifico sistema di coordinate.


Controllo delle campionature iniziali (First Article Inspection)

Pubblica in men che non si dica un report First Article Inspection conforme a AS9102 e PPAP misurando un pezzo fin dal primo ciclo di produzione. Quindi, trasferisci automaticamente i risultati in Excel usando PolyWorks|ReportLoop™.


Controllo statistico di processo (MSP/SPC)

Valuta la ripetibilità e la prevedibilità dei tuoi processi di produzione con le statistiche sui lotti di articoli, calcolate automaticamente per ogni dimensione dell'oggetto e per la misura delle deviazioni superficiali.


Analisi del sistema di misura

Progetta ed esegui studi di ripetibilità e riproducibilità (Gage R&R . Pubblica i risultati in modelli Excel ricchi di dati utilizzando PolyWorks|ReportLoop™.



La piattaforma metrologica portatile leader del mercato

PolyWorks|Inspector è rinomato per le sue interfacce hardware affidabili e a elevate prestazioni. Le sue tecnologie di guida vengono utilizzate dai principali produttori industriali del mondo per implementare processi di misura efficienti, accurati e riproducibili per tutti i dispositivi metrologici portatili.

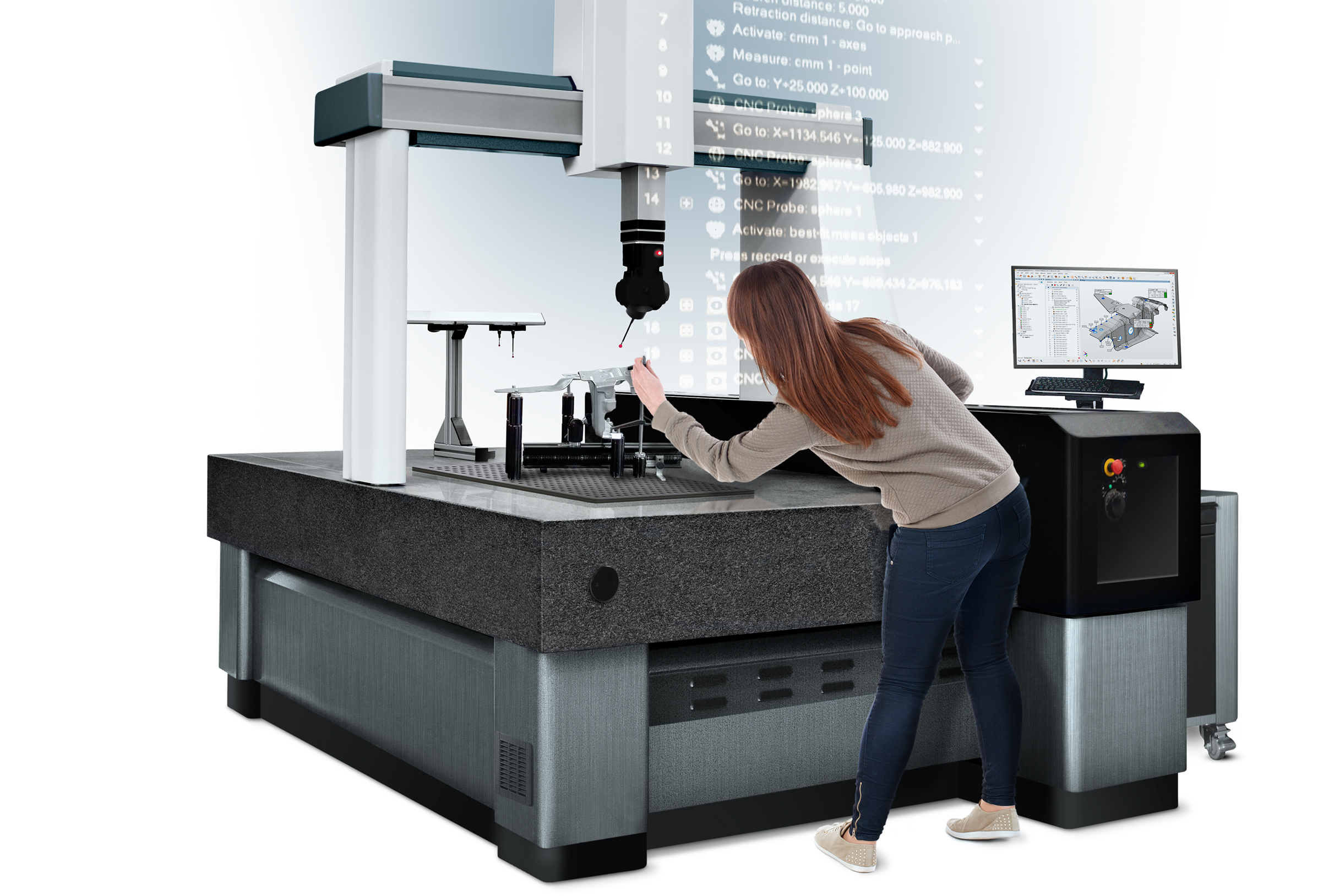

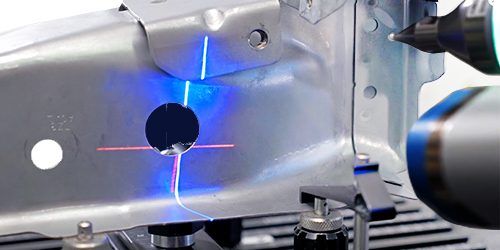

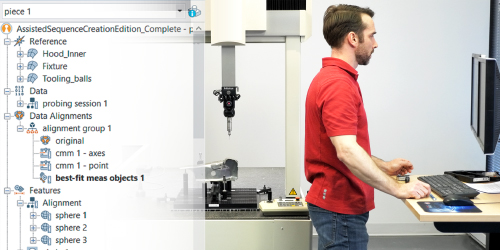

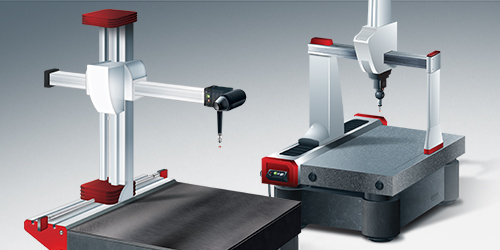

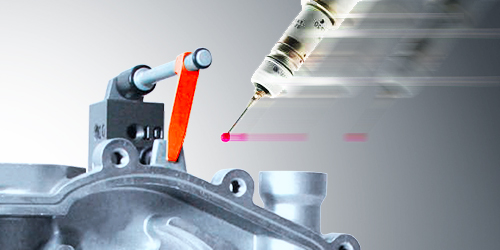

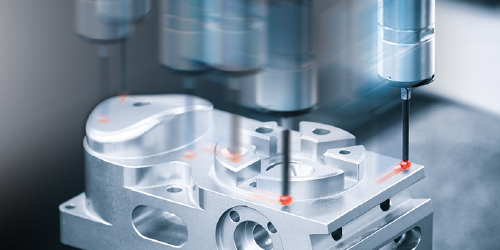

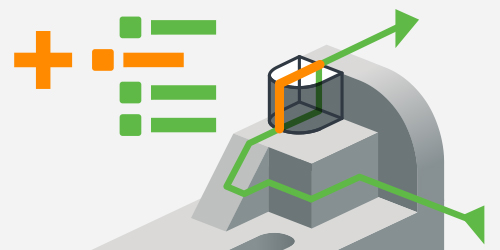

Software per CNC CMM progettato per la produttività

PolyWorks|Inspector ha reinventato la progettazione e la gestione dei progetti di ispezione sulle macchine CNC CMM. La sua modalità di funzionamento è flessibile, facile da usare ed efficiente, proprio come le apparecchiature portatili di metrologia industriale.

Casi studio

AEREM e MSL Métrologie

“Dopo averlo provato, non puoi smettere di usarlo! Questo è ciò che ci riferiscono quotidianamente gli utenti che si affidano al nostro software PolyWorks®, aziende come Aerem e MSL Métrologie"

Saitama Kiki Co., Ltd.

L'automazione delle ispezioni dei tiranti con uno scanner montato su robot e PolyWorks|Inspector™ riduce i tempi del 95%
