3 jours
En classe ou Privée

Objectif :

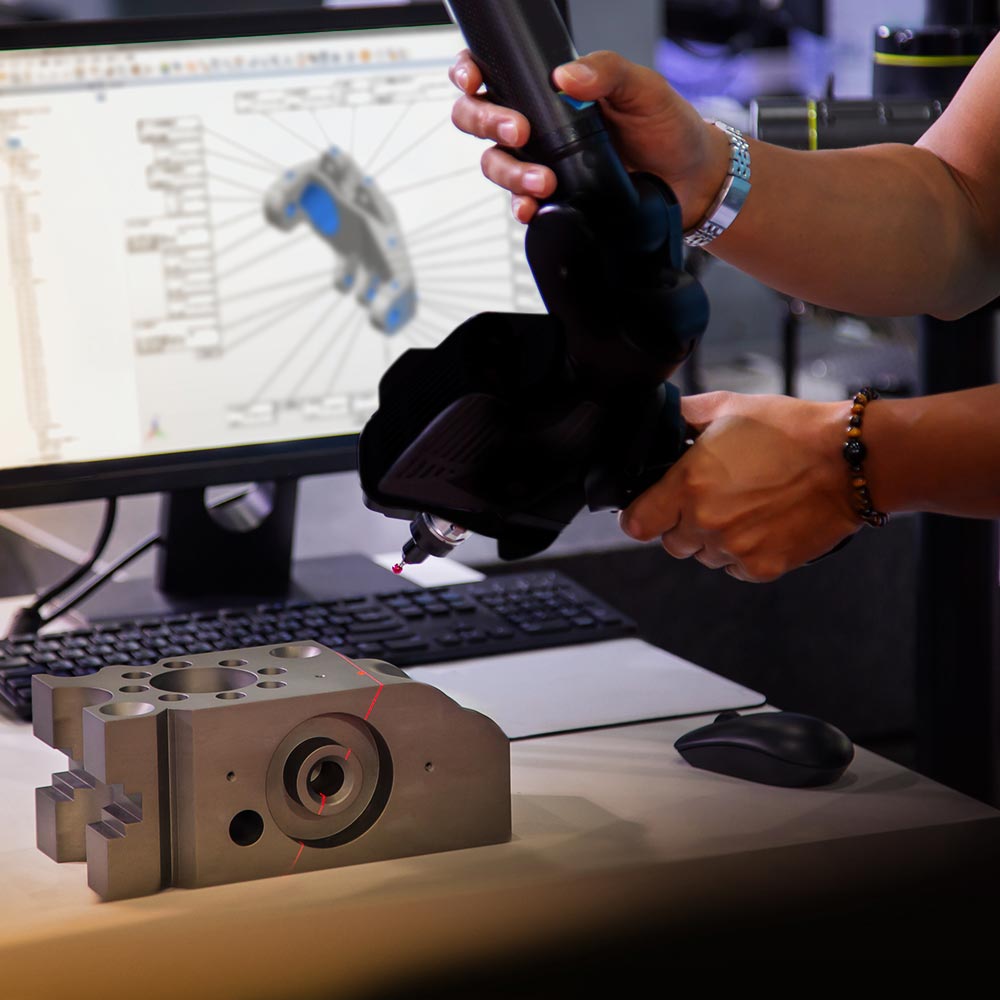

L'objectif de cette formation consiste à permettre aux utilisateurs ayant peu ou pas de connaissance de PolyWorks Metrology Suite d'effectuer des inspections 3D à l'aide d'outils provenant de PolyWorks|InspectorMC. Plus précisément, elle traite des concepts clés d’un processus d’inspection typique pour des dispositifs de métrologie portable, comme des bras articulés avec des capacités de palpage et scan.



Compétences à acquérir :

A l’issue de la formation les stagiaires seront capables de :

  • Recaler une pièce mesurée au modèle CAO
  • Mesurer des écarts de surface et contrôler des dimensions d’une pièce par palpage et scan
  • Réviser des résultats d’inspection et créer des rapports
  • Inspecter de multiples items

Public:

Opérateurs, Techniciens ou Ingénieurs concernés par l’utilisation de PolyWorks|InspectorMC en tant que logiciel d’inspection 3D pour de la métrologie portable par palpage et scan sans contact.


Durée :

3 jours (21 heures)


Prérequis :

La formation est uniquement offerte aux clients dont les licences sont couvertes par un contrat de soutien/maintenance valide.

Les personnes en formation doivent avoir des connaissances de base en métrologie et être capables de lire des dessins techniques. Les personnes en formation doivent avoir des compétences de base en informatique (systèmes d’exploitation Windows).

Modalités d’évaluation:

Des questionnaires ou QCM sont soumis aux stagiaires à différents moments de la formation.


Contacts

Pour toute information relative au contenu ou déroulé de la formation, veuillez communiquer avec nous à training@polyworkseuropa.com

Pour tout renseignement commercial et offre tarifaire, veuillez communiquer avec nous à ventesfrance@polyworkseuropa.com

PolyWorks Europa s'engage à adapter les formations lorsque cela est possible à des stagiaires en situation de handicap. Une réponse personnalisée sera formulée en tenant compte de la nature du handicap. Contactez notre référent pour tous renseignements à training@polyworkseuropa.com

Contenu :

  • Gestion des fichiers et parcours de l'interface PolyWorks®
  • Définition d'un plan de mesure
  • Mesure des écarts de surface et contrôle des dimensions d'une pièce par palpage
  • Mesure des écarts de surface et contrôle des dimensions d'une pièce par scan
  • Recalage d'une pièce mesurée au modèle CAO
  • Révision des résultats d'inspection, création de rapports sur ceux-ci et partage
  • Inspection de plusieurs items

Gestion des fichiers et parcours de l'interface PolyWorks®

  • Parcours de l'interface du gestionnaire d’espaces de travail de PolyWorks
  • Création et enregistrement d’un espace de travail
  • Parcours de l’interface de PolyWorks|Inspector
  • Création et enregistrement d’un projet de PolyWorks|Inspector



Mesure des écarts de surface et contrôle des dimensions d'une pièce par palpage

  • Configuration d'un dispositif de palpage
  • Palpage d'objets de mesure
    • Entités et points de comparaison;
  • Combinaison de palpage et de scan pour l’inspection (métrologie hybride)
  • Acquisition de données dans différentes positions de dispositif



Recalage d'une pièce mesurée au modèle CAO

  • Recalage à l'aide de surfaces d'objets
  • Recalage à l'aide de points de surface
  • Recalage à l'aide d'objets
    • Plans perpendiculaires
    • Plan, axe, point centre
    • Best-fit d’objets de mesure
  • Recalage à l'aide de cadres de référence d'entités
  • Création de systèmes de coordonnées



Inspection de plusieurs items

  • Création d’un modèle d’item pour des inspections de lots d’items
  • Répétition automatique d’une inspection
  • Révision des résultats de MSP à partir d'inspections de lots d'items

Définition d'un plan de mesure

  • Définition des étapes d’un processus d'inspection typique
  • Importation d'un modèle CAO et utilisation sous forme d'objet référence
  • Création d'entités, de points de comparaison, de sections et de calibres
  • Définition de contrôles dimensionnels, de contrôles GD&T et de tolérances



Mesure des écarts de surface et contrôle des dimensions d'une pièce par scan

  • Configuration d'un scanner
  • Scan d'un modèle polygonal à l'aide de métriques de qualité
  • Nettoyage des données lors du scan à l'aide d'un plan de découpe
  • Importation d'un modèle polygonal
  • Mesure d’écarts de surfaces d’objets référence à l’aide de cartes de couleurs de data
  • Extraction d’objets de mesure à partir de données de scan
    • Entités, points de comparaison, sections et calibres
  • Extraction fiable et exacte d’entités à l'aide du scan d'entités par guidage


Révision des résultats d'inspection, création de rapports sur ceux-ci et partage

  • Révision des résultats de mesure à l’aide du réviseur de contrôles
  • Structure des résultats de mesure à l’aide des vues de contrôles
  • Création de rapports formatés à l’aide de captures d'écran et de tableaux
  • Partage et révision des résultats d’inspection à l’aide de PolyWorks|ReviewerMC
